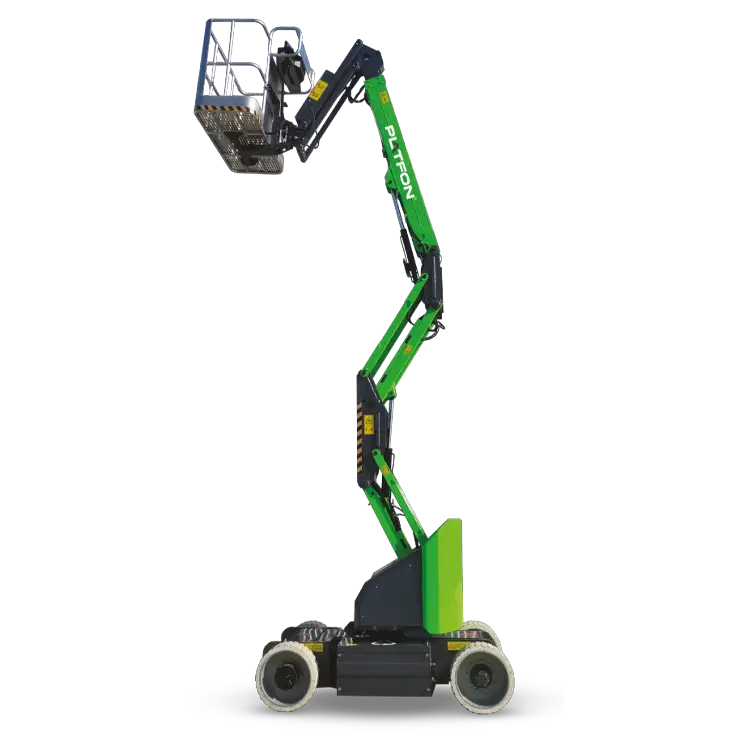

PB12 Plataforma de brazo articulado
- 11,5mAltura máx. de trabajo
- 9,5mAltura máx. de plataforma
- 200kgCapacidad de carga
- 4.800kgPeso
Plataforma articulada para salvar obstáculos y trabajar en altura
Una plataforma articulada eléctrica rodea tuberías, estructuras o marquesinas y sitúa la cesta donde una tijera no llega. Platfon fabrica tres modelos, PB12, PB16 y PB18, que cubren de 11,5 a 17,7 m de altura de trabajo.
PB16 Plataforma de brazo articulado
- 16mAltura máx. de trabajo
- 14mAltura máx. de plataforma
- 230kgCapacidad de carga
- 7.200kgPeso

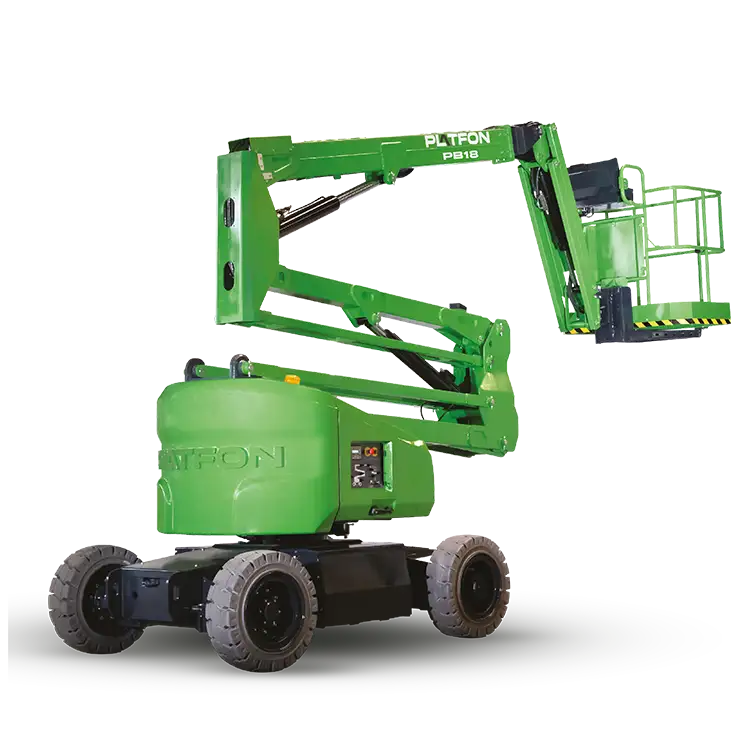

PB18 Plataforma de brazo articulado
- 17,7mAltura máx. de trabajo
- 15,7mAltura máx. de plataforma
- 230kgCapacidad de carga
- 8.000kgPeso
Comparar modelos
| Modelo | Altura máx. de trabajo (m) | Altura máx. de plataforma (m) | Capacidad de carga (kg) | Peso (kg) | Personas |
|---|---|---|---|---|---|
| PB12 Plataforma de brazo articulado | 11,5 | 9,5 | 200 | 4.800 | 1 |
| PB16 Plataforma de brazo articulado | 16 | 14 | 230 | 7.200 | 2 |
| PB18 Plataforma de brazo articulado | 17,7 | 15,7 | 230 | 8.000 | 2 |
Alcance sobre obstáculosEl brazo sube, avanza y salva obstáculos para colocar la cesta en el punto exacto, sin mover la máquina de su posición.
De 11,5 a 17,7 mTres escalones de altura: 11,5 m con la PB12, 16 m con la PB16 y 17,7 m con la PB18.
Uno o dos ocupantesLa PB12 es unipersonal, con 200 kg de capacidad; la PB16 y la PB18 admiten dos personas y 230 kg.
Pedal y alarmasLos tres modelos llevan pedal de pie en la cesta, protección contra sobrecarga y alarma de movimiento.
Cómo trabaja una plataforma de brazo articulado
Una articulada combina varios tramos de brazo unidos por articulaciones y montados sobre un chasis autopropulsado. Al plegar y desplegar esos tramos, la cesta puede elevarse en vertical, avanzar en horizontal y pasar por encima de un obstáculo para descender al otro lado.
Esa geometría marca la diferencia frente a una tijera, que solo sube en vertical sobre su propia base. Con un brazo articulado, la máquina puede quedarse en un pasillo despejado o en la vía pública mientras la cesta alcanza un punto situado sobre maquinaria, estanterías, tuberías o una cubierta.
A cambio, la cesta es más pequeña, la capacidad menor y la máquina más pesada. Por eso la elección no depende solo de cuántos metros hay que subir, sino de dónde está el punto de trabajo respecto al lugar en que puede situarse la máquina.
¿Tijera o articulada? Una comparación con datos
La PS-16 Plataforma de tijera y la PB16 tienen prácticamente el mismo alcance, 15,8 m y 16 m, y la misma capacidad, 230 kg. La tijera ofrece una plataforma de 2,64 x 1,13 m y pesa 3540 kg; la articulada, una cesta de 1,43 x 0,86 m y 7200 kg, pero llega a puntos desplazados respecto a su base.
Si el trabajo está justo encima de la máquina y necesita espacio para material, la tijera es más eficiente; puede comparar modelos en plataformas elevadoras de tijera. Si hay algo entre el suelo y el punto de trabajo, la articulada suele ser la opción razonable.
- Tuberías, bandejas de cables y conductos sobre líneas de producción
- Fachadas con marquesinas, balcones o zonas ajardinadas delante
- Estructuras metálicas, cerchas y cubiertas de naves industriales
- Iluminación, sonido y climatización en pabellones y auditorios
- Rótulos, cámaras y luminarias en patios y zonas de estacionamiento
Preguntas frecuentes
¿Qué es una plataforma articulada?
Es una plataforma elevadora de personas con un brazo formado por tramos unidos mediante articulaciones. A diferencia de la tijera, que solo sube en vertical, el brazo articulado puede avanzar en horizontal y pasar por encima de obstáculos. Se utiliza en mantenimiento industrial, fachadas, estructuras metálicas y naves con instalaciones a distintas alturas.
¿Qué altura alcanzan las plataformas articuladas de Platfon?
Los tres modelos eléctricos de Platfon llegan a 11,5 m (PB12), 16 m (PB16) y 17,7 m (PB18) de altura de trabajo, con la cesta a 9,5 m, 14 m y 15,7 m respectivamente. La altura de trabajo añade unos 2 m, el alcance de las manos del operario, a la altura del suelo de la cesta.
¿Cuántos operarios caben en la cesta de una articulada?
Depende del modelo. La PB12 está pensada para una persona, con 200 kg de capacidad. La PB16 y la PB18 admiten dos personas y 230 kg. La capacidad incluye a los ocupantes, sus herramientas y el material: con dos operarios de 80 kg cada uno, quedan unos 70 kg para todo lo demás.
¿Qué diferencia hay entre plataforma articulada y telescópica?
La articulada tiene tramos que se pliegan como un codo, lo que permite salvar obstáculos y trabajar en espacios limitados. La telescópica tiene un brazo recto que se extiende y está pensada para grandes alcances en espacios abiertos. Platfon fabrica plataformas articuladas; no dispone de modelos telescópicos en su gama.
¿Se puede usar una plataforma articulada eléctrica en exteriores?
Sí, siempre que el manual del modelo lo permita y se respeten sus límites de viento, pendiente y tipo de firme. Al ser eléctrica, no genera gases de escape en el punto de trabajo, lo que también la hace adecuada para interiores. En exteriores, evalúe el terreno, la meteorología prevista y la presencia de líneas eléctricas.
¿Es obligatorio usar arnés en una plataforma articulada?
En plataformas de brazo, el uso de arnés con un cabo de amarre corto, enganchado al punto de anclaje de la cesta, es una práctica de seguridad generalizada y exigida en muchos países. Su función es evitar que el operario salga despedido ante un movimiento brusco. Siga siempre el manual del fabricante, la normativa local y la evaluación de riesgos de su empresa.
¿Qué significa conducción a altura máxima?
Significa que la máquina puede desplazarse con la cesta elevada, manejada desde la propia cesta, sin tener que bajar cada vez que cambia de posición. Figura en el equipamiento de la PB12 y la PB16. Ahorra tiempo en trabajos lineales, como tendidos de cable, pero exige suelo firme y nivelado y respetar la velocidad y las condiciones que fija el manual.
¿Cómo solicito un presupuesto o cotización de una articulada?
Platfon no publica precios: cada oferta se prepara según el modelo, el equipamiento y el país de destino. Indique la altura necesaria, el tipo de tarea, el terreno y el número de unidades, y el equipo comercial le enviará la cotización. Si es usted distribuidor, puede presentar su solicitud a través del formulario de la web.
PB12, PB16 y PB18: qué aporta cada modelo
PB12: compacta y unipersonal
La PB12 Plataforma de brazo articulado es la articulada más compacta de Platfon: 3,8 m de longitud, 1,27 m de anchura y 2,0 m de altura replegada. Ofrece 11,5 m de altura de trabajo, 9,5 m de altura de plataforma y 200 kg de capacidad para un ocupante, con una cesta de 1,4 x 0,70 m.
Su tamaño le permite circular por pasillos de nave y entrar por accesos industriales de dimensiones habituales. Encaja en el mantenimiento de instalaciones a media altura cuando hay maquinaria o estanterías debajo. Si el trabajo es siempre unipersonal, compárela con otros formatos en plataformas elevadoras de personas.
PB16: el punto medio para obra y mantenimiento
La PB16 Plataforma de brazo articulado sube hasta 16 m, con la cesta a 14 m, y admite dos personas y 230 kg. Mide 6,3 m de longitud y 1,73 m de anchura, y pesa 7200 kg.
Con dos ocupantes, un operario puede trabajar mientras otro sujeta, mide o supervisa, algo habitual en montajes de estructuras, fachadas o instalaciones de climatización. Igual que la PB12, incluye en su ficha la conducción a altura máxima y el pedal de pie.
PB18: la máxima altura de la gama articulada
La PB18 Plataforma de brazo articulado alcanza 17,7 m de trabajo y 15,7 m de plataforma, con 230 kg y dos ocupantes. Es la mayor de las tres: 6,8 m de longitud, 1,90 m de anchura y 8000 kg.
Su ficha recoge pedal de pie, alarma de movimiento, descenso de emergencia y protecciones contra sobrecarga e inclinación. Si necesita esa misma altura con mucho menos peso y anchura, por ejemplo para entrar en un jardín o un patio interior, valore la plataforma sobre orugas PSP18, que llega a 17,7 m con 2460 kg.
El peso de una articulada y lo que implica
Una articulada necesita contrapeso para mantener la estabilidad con el brazo extendido, y eso se nota en la báscula: entre 4800 y 8000 kg en la gama de Platfon. Antes de entrar en un edificio, confirme la carga admisible de losas, rampas y suelos técnicos, y evite registros, zanjas recién rellenadas y bordes de excavación.
En exteriores, el firme debe ser compacto y estar nivelado dentro de los límites del manual. Un terreno blando puede ceder bajo una rueda cuando el brazo está extendido, y ese es uno de los escenarios de vuelco más conocidos en el sector.
Operación segura y formación
El operario debe contar con formación específica en plataformas de brazo y conocer el manual del modelo antes de usarlo. Antes de cada jornada, revise mandos, pedal, parada de emergencia, alarmas, neumáticos, fugas y estructura, y repase el procedimiento de descenso de emergencia descrito en el manual.
Durante el trabajo, mantenga las distancias de seguridad con líneas eléctricas, no use la cesta para elevar cargas suspendidas y no supere nunca la capacidad nominal. Una persona en el suelo, formada en los mandos de emergencia y en el plan de rescate, completa el dispositivo.
Mantenimiento y documentación
Siga el plan de mantenimiento del fabricante: engrase de articulaciones, revisión de mangueras y cilindros hidráulicos, cuidado de las baterías y comprobación de los dispositivos de seguridad. Registre cada revisión, porque es habitual que el titular de una obra o de una planta lo solicite antes de autorizar la entrada de la máquina.
Platfon fabrica sus plataformas en Konya (Turquía) y declara la certificación CE de su gama; los certificados y catálogos se pueden consultar en la página de Documentos. Pida además el manual de uso y la declaración CE de conformidad del modelo que vaya a adquirir, y si quiere comparar con otras familias, consulte la gama completa de plataformas elevadoras.
Elija la articulada adecuada para su trabajo
Cuéntenos la altura, el obstáculo que debe salvar y el tipo de suelo, y le propondremos el modelo PB más adecuado junto con su cotización.
